高结晶度、低陷阱密度的钙钛矿薄膜是实现高性能钙钛矿太阳能电池(PSCs)的先决条件。

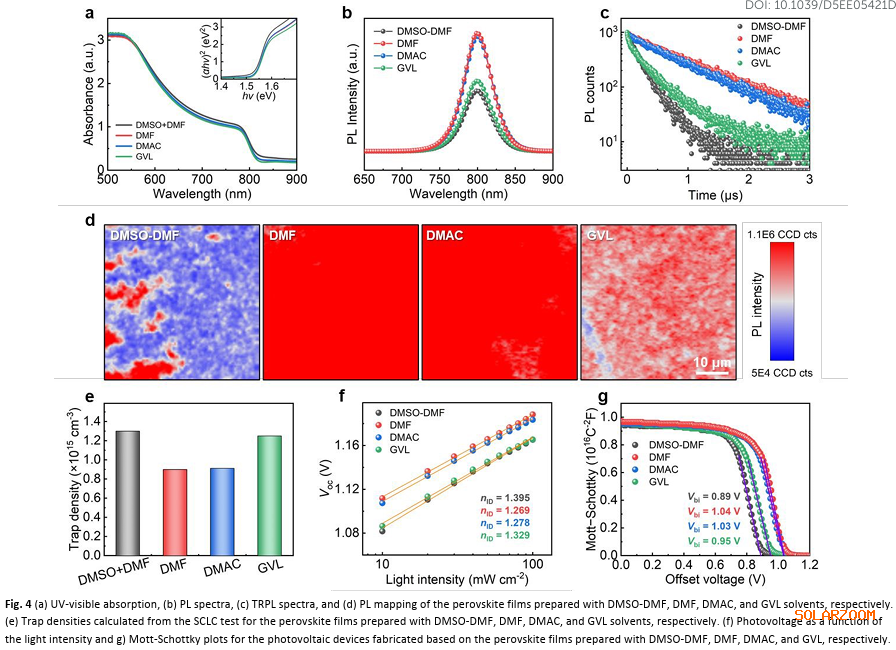

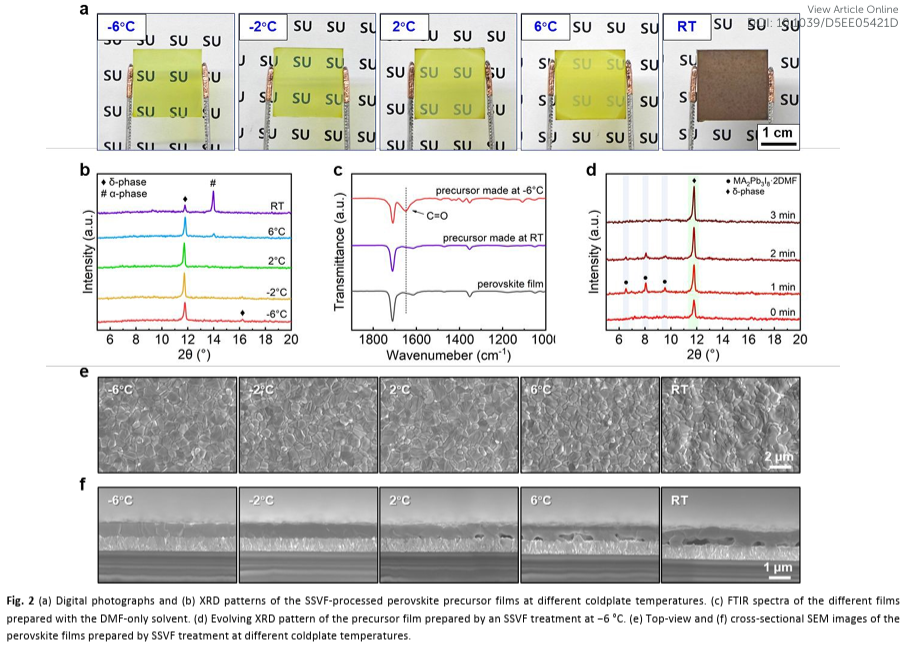

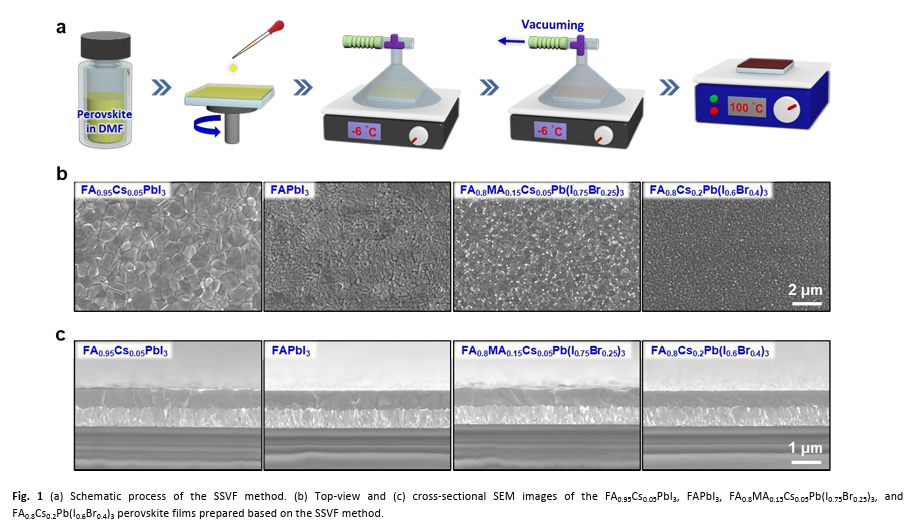

本文苏州大学张晓宏和彭军等人提出了一种简便的单溶剂真空闪蒸(SSVF)方法，使用简化的单溶剂前驱体系统(如DMF、DMAC、GVL)制备高质量钙钛矿薄膜。通过在低温真空环境下对前驱体湿膜进行处理，SSVF方法能够精确调控溶剂蒸发动力学，从而形成高度致密、低陷阱密度的钙钛矿薄膜。基于该方法制备的PSCs实现了26.93%的冠军光电转换效率(PCE)，并获得26.78%的认证效率(稳态效率26.39%)，这是目前所有基于真空闪蒸技术报道中的最高效率之一。

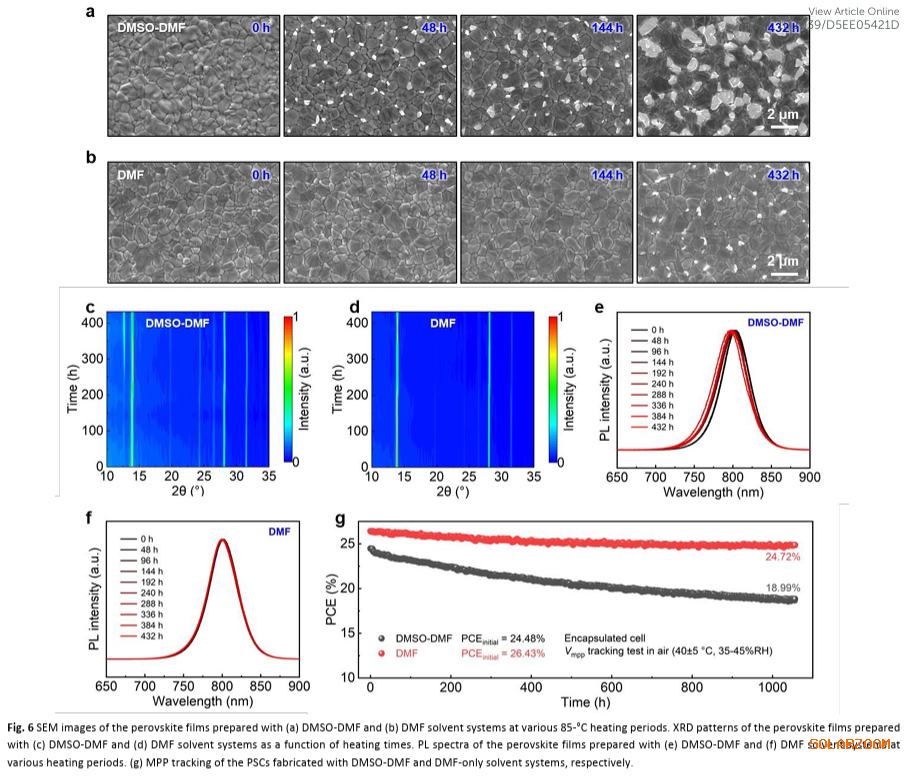

此外，得益于SSVF法制备的钙钛矿薄膜具有增强的相稳定性，所得电池表现出优异的运行耐久性，在连续运行1000小时后仍能保持94%以上的初始效率。

研究亮点：

首创单溶剂真空闪蒸(SSVF)策略：彻底摆脱传统DMSO/DMF混合溶剂对有毒反溶剂的依赖，通过低温真空环境精确控制溶剂挥发动力学，从物理手段调控结晶路径，实现无界面空隙的高质量钙钛矿薄膜。

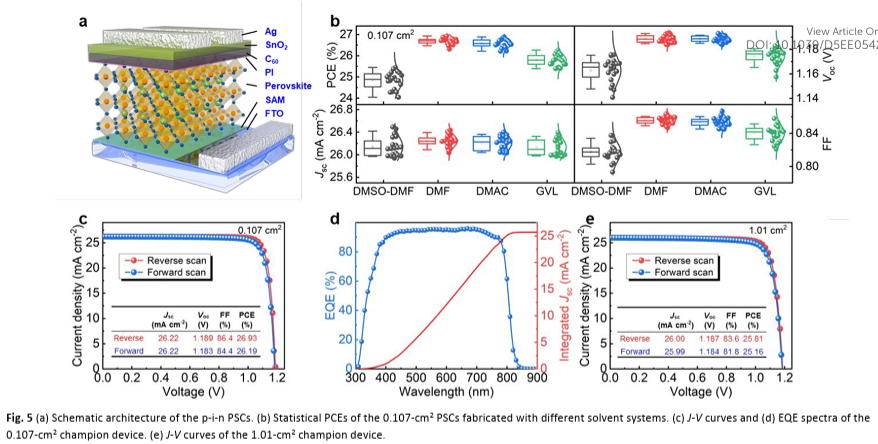

效率与面积同步突破：在小面积(0.107 cm²)电池上获得26.93%的冠军效率(认证26.78%)，并成功将大面积(1.01 cm²)器件效率推至25.81%，是目前该面积下的最高纪录，展现出优异的工艺扩展性。

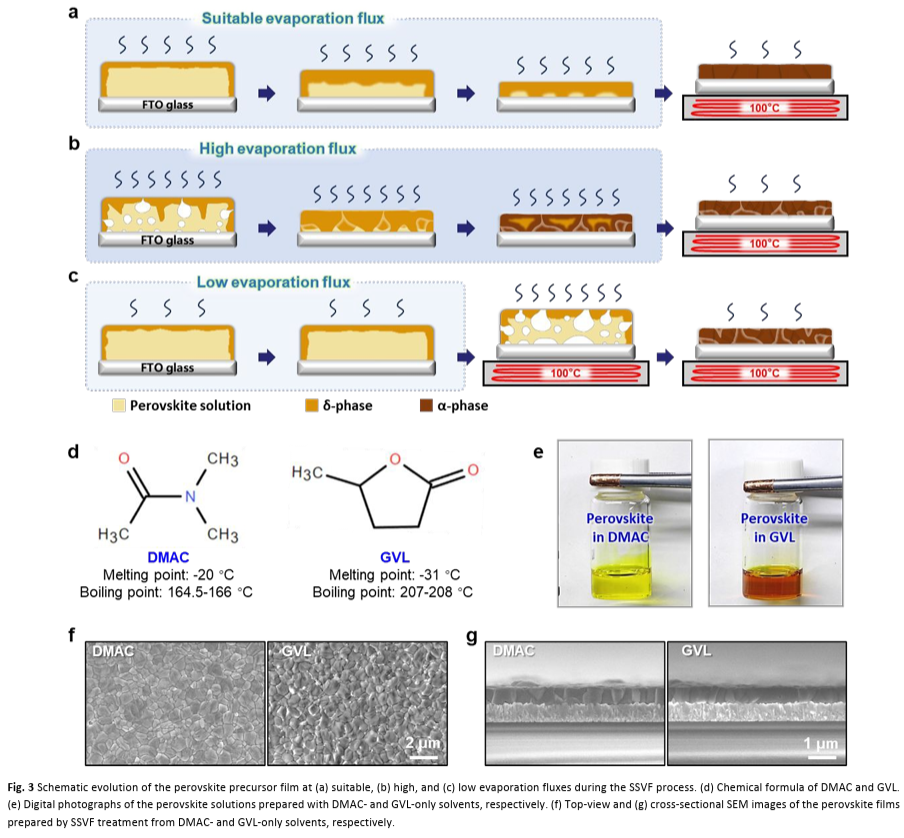

绿色溶剂兼容与高稳定性：该方法成功拓展至环保型溶剂GVL，并获得26.27%的高效率。器件在连续运行1000小时后仍保持94%以上初始性能，相稳定性显著优于传统DMSO体系。

Unveiling the Single-Solvent Vacuum-Flash Process for High-Efficiency Perovskite Solar Cells

H. Zhang, Y. Peng, Y. Zhang, Y. Ji, Z. Feng, H. Huang, Y. Wang, Y. Guo, C. Ge, X. Li, X. Wu, Y. Liu, C. Huang, J. Sun, X. Zhang and J. Peng, Energy Environ. Sci., 2025

DOI: 10.1039/D5EE05421D

https://pubs.rsc.org/en/content/articlelanding/2025/ee/d5ee05421d
