可印刷的后电极是钙钛矿太阳能电池(PSCs)规模化应用的关键技术。碳电极在n-i-p(“常规”)结构中已广泛应用，但其在p-i-n(“倒置”)结构中的应用因界面能量失配而受限。

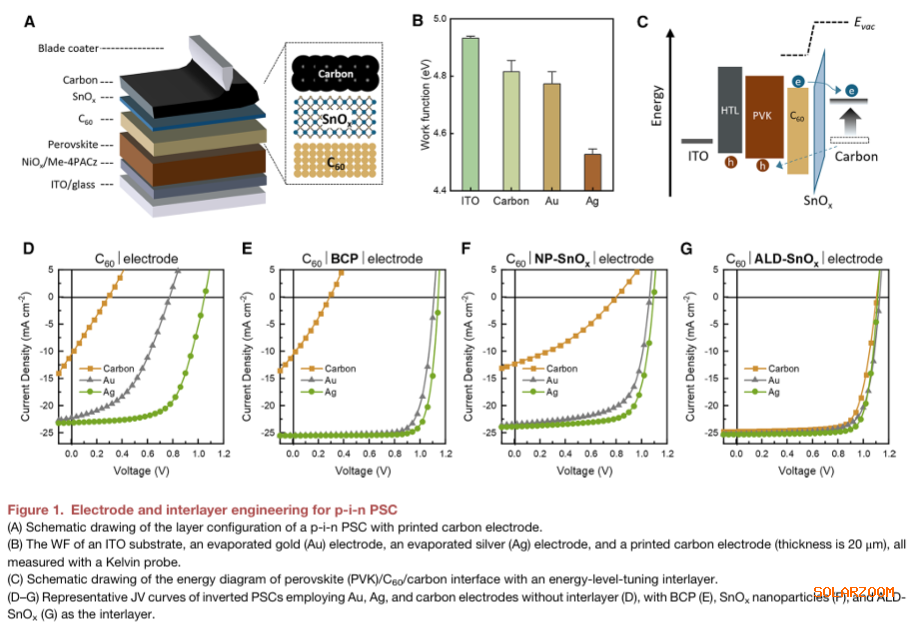

本研究德国埃尔朗根-纽伦堡大学Tian Du和Christoph J. Brabec等人通过引入具有良好机械耐久性和n型掺杂水平的氧化锡(SnOₓ)中间层，成功将碳从空穴收集阳极转变为电子收集阴极，显著降低了电子提取势垒，使碳电极效率(21.8%)与银电极(24.0%)之间的差距大幅缩小。这一进展显著提升了PSCs的实用性：效率的轻微下降被预期使用寿命的3倍提升(>8.000小时)和材料成本降低60%所抵消，凸显了碳作为低成本替代材料在p-i-n型PSCs产业化中的潜力。

研究亮点：

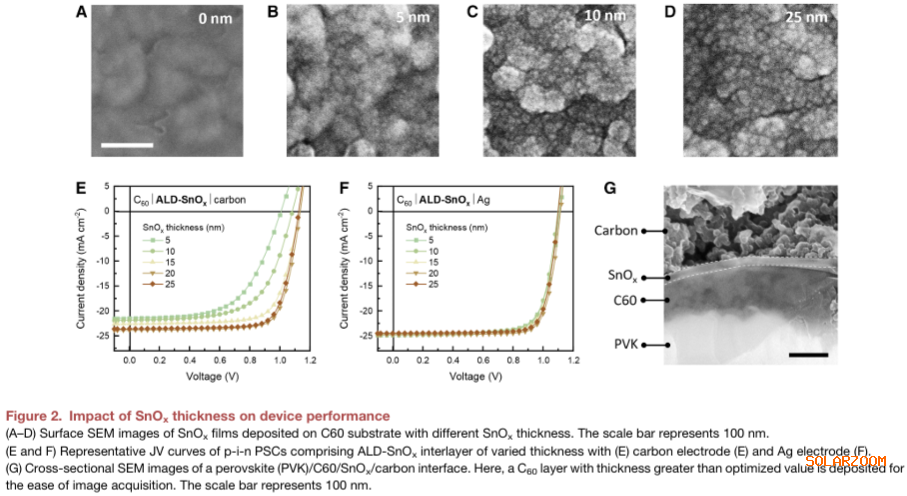

实现碳电极极性反转：通过原子层沉积(ALD)制备的氧化锡中间层，首次将碳从空穴收集阳极转变为电子收集阴极，解决了p-i-n结构中碳电极不兼容的长期难题。

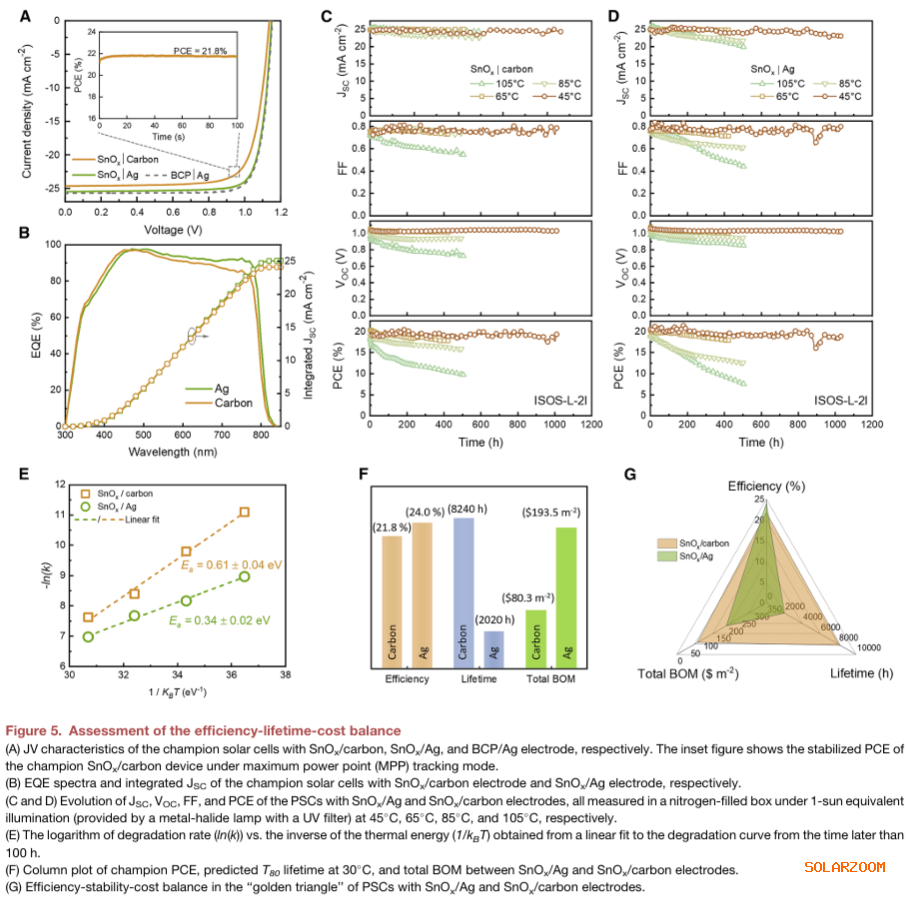

兼顾高性能与低成本：碳基器件在效率(21.8%)接近银基器件的同时，稳定性显著提升(T₈₀寿命>8.000小时)，材料成本降低60%以上，推动了全印刷、低成本钙钛矿光伏产业化。

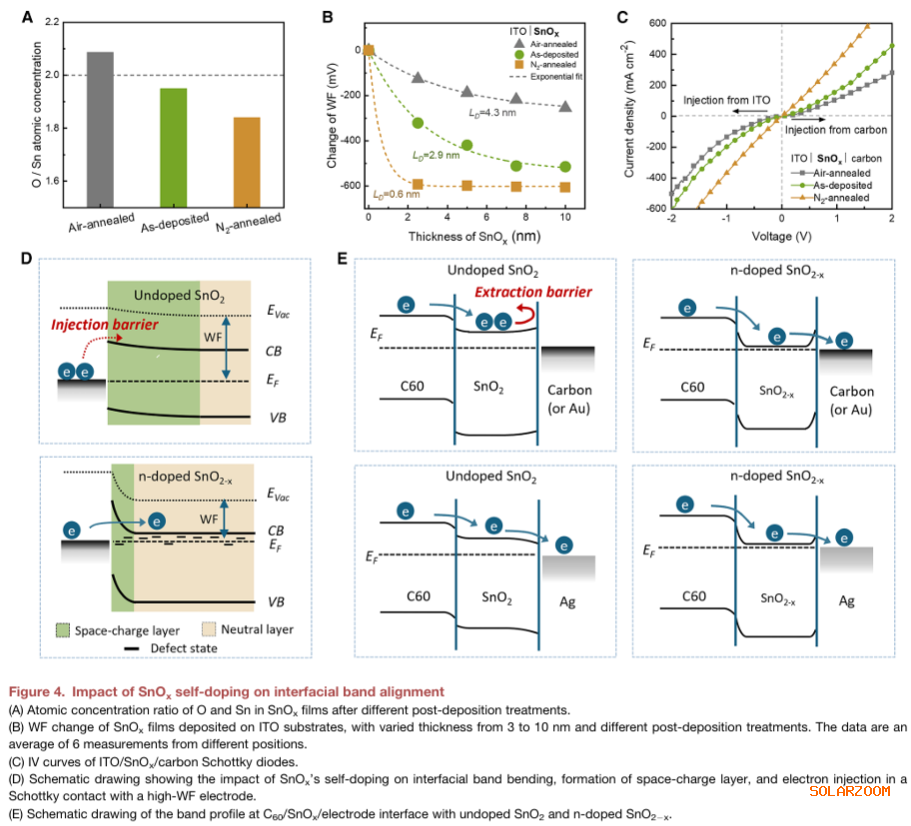

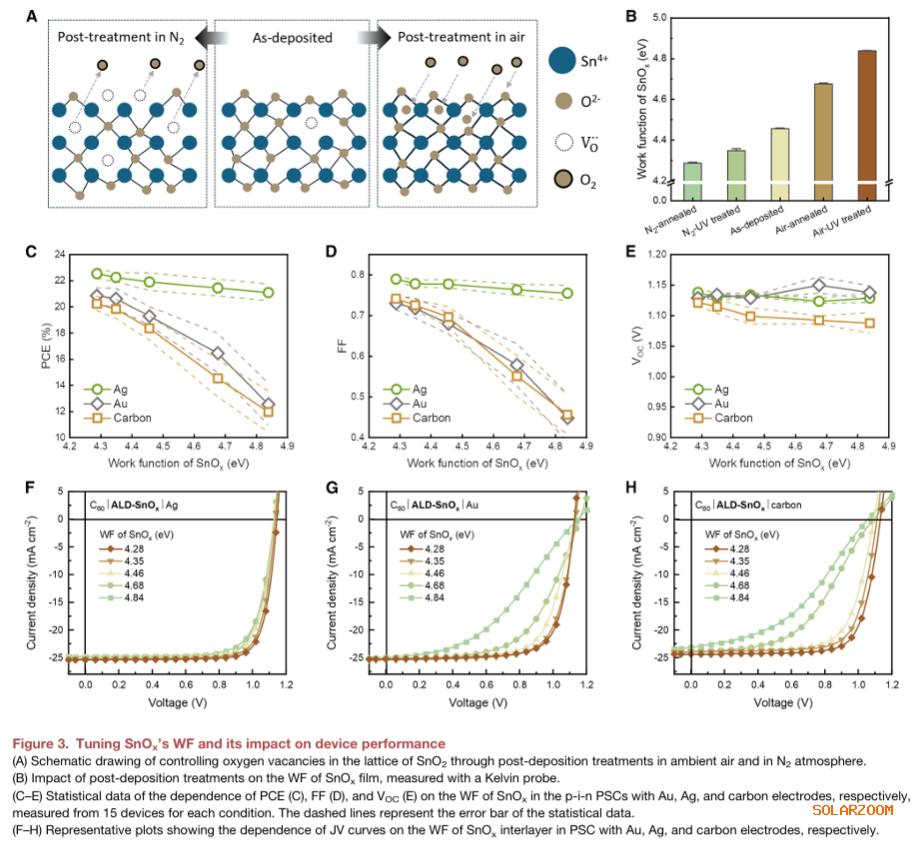

提出普适性界面设计原则：通过调控SnOₓ中的氧空位浓度，实现能带对齐与电子隧穿，为n型金属氧化物与碳之间的高效电子提取提供了通用物理机制。

Tian Du et.al Enhancing the viability of p-i-n perovskite solar cells with printable carbon cathode: Origin of polarity inversion Joule 2025

DOI: 10.1016/j.joule.2025.102224

https://doi.org/10.1016/j.joule.2025.102224
