随着TOPCon电池产能的全球性爆发，昂贵的银浆成为了制约其进一步降本的关键痛点。“以铜代银”一直是光伏行业的终极梦想，但铜的扩散和接触电阻问题始终是一座难以逾越的大山。

近日，据pv magazine报道，由美国落基山国家实验室、佐治亚理工学院以及铜浆料专家Bert Thin Films Inc.组成的联合科研团队，成功制造出了一款背面采用丝网印刷烧结铜（Cu）电极的TOPCon太阳能电池。

通过引入激光增强接触优化（LECO）工艺，该优化的铜电极电池实现了高达24.3%的光电转换效率，不仅性能媲美传统银电极电池，更展现出了极佳的稳定性。

核心黑科技：“即插即用”的铜浆与LECO工艺

这项刊登在《Solar Energy Materials and Solar Cells》上的最新研究，其最大的亮点在于对现有生产线的高兼容性。通讯作者Young Woo Ok明确表示：“这项研究中使用的所有设备和工艺，都已经是光伏行业的标配。厂家只需将银浆换成铜浆，就能在生产线上实现‘即插即用’的替代。”

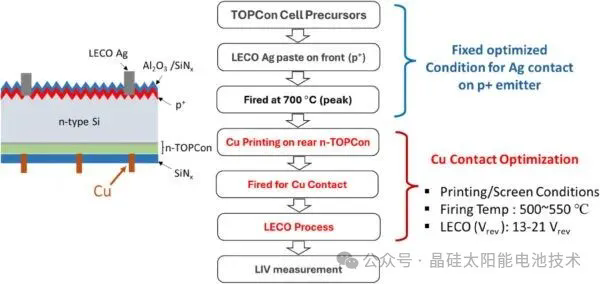

这款电池的正面依然保留了传统的银电极（135条细栅线，700°C烧结），而背面则大做文章，采用了两项关键技术：

抗扩散的特制铜浆：团队采用了Bert Thin Films公司今年2月最新推出的新型可丝网印刷铜浆。该浆料能在空气中烧结，其秘诀在于能在铜颗粒周围形成一层极薄的氧化铜，从而有效抑制铜元素向硅片内部的致命扩散。

LECO（激光增强接触优化）魔法：烧结后，研究人员在电池正面施加高强度激光脉冲，并保持10 V以上的恒定反向电压。这一过程产生的数安培电流，奇迹般地改善了半导体与金属电极之间的接触质量。

寻找完美的“烧结温度”与电学飞跃

对于铜电极而言，温度是一把双刃剑。温度太低，接触不良；温度太高，铜元素会穿透隧道氧化层，直接破坏电池结构。

经过系统性的实验，团队找到了工艺的“甜点区”：

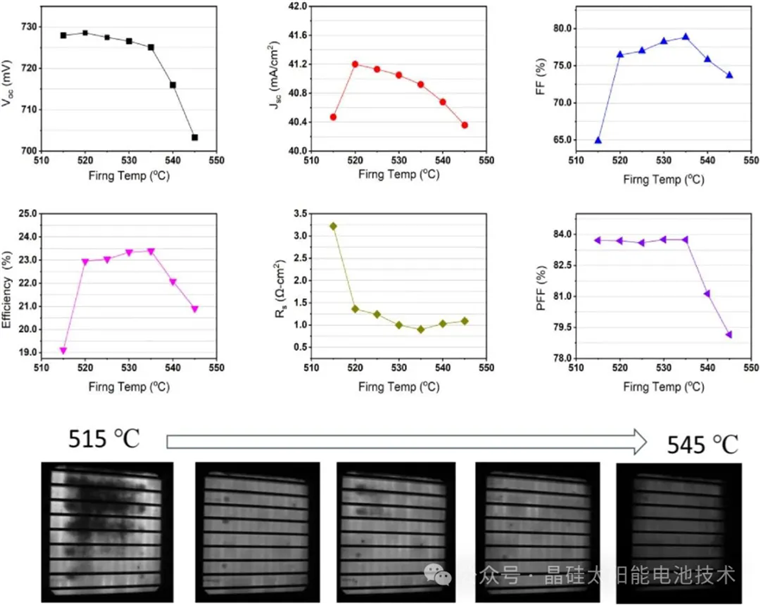

最佳烧结温度（530°C-535°C）：研究发现，将背面铜电极的烧结温度控制在500°C到550°C之间最为理想。特别是达到530°C时，电池具有稳定的开路电压；而在530°C至535°C之间，由于串联电阻（Rs）的大幅降低，电池的填充因子达到了峰值。一旦温度继续升高，性能就会因为铜扩散而急剧下降。

电阻率暴降30倍：在530°C烧结的基础上，配合17-19 V反向偏置电压的LECO处理，背面铜接触的电阻率从约300 mΩ·cm²骤降至约10 mΩ·cm²。微观结构分析证实，铜胶体和微晶被完美限制在多晶硅层内，没有破坏底层结构。

性能对决：铜vs.银

在采用标准尺寸（242.32 cm²）的n型硅片进行制备后，联合团队将优化的铜电极电池与全银电极参考组进行了全面对比：

行业启示：大幅降低TOPCon生产成本的曙光
