德国弗劳恩霍夫太阳能系统研究所（Fraunhofer ISE）的研究人员开发了一种新的流程，用于对基于LED的太阳能模拟器进行精确且可追溯的光谱调节，以便测量大面积钙钛矿-硅叠层太阳能组件的性能。

　　“我们首次展示了如何通过一致利用LED太阳能模拟器的光谱可变性，完成大面积钙钛矿-硅叠层太阳能电池组件的完整校准。”该研究的第一作者大卫·乔伊尼亚克（David Chojniak）在接受《光伏杂志》采访时表示。

　　他补充说：“通过在一次测量中进行外量子效率（EQE）测试、功率测试、温度系数测定，以及在可变光谱条件下的组件性能研究，这一实验装置为利用LED太阳能模拟器建立叠层电池校准提供了巨大潜力。”

　　在他们的研究《大面积钙钛矿-硅叠层组件的可追溯效率测定——来自校准实验室的视角》中，研究人员解释称，该流程可在单一测量装置中完成完整组件校准，同时结合基于不同LED类型窄发射光谱的全组件EQE测量。

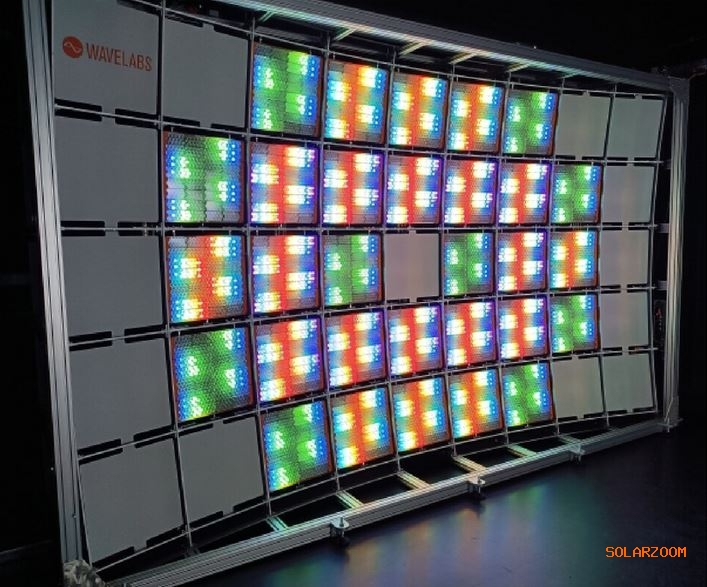

　　实验中，他们使用了Wavelabs SINUS-3000高级LED太阳能模拟器，内置26种不同光谱光源，并通过内部开发的LabVIEW软件进行控制。

　　论文指出：“太阳能模拟器与被测设备（DUT）之间的距离为7米，照射区域面积为2.86平方米，平均光谱不均匀性达到0.95%。实验室为恒温控制环境，并刷成黑色以减少反射。”

　　研究团队还探讨了LED EQE分辨率和精度的局限性如何影响太阳能模拟器的光谱调节。

　　分析结果显示，该新流程与Fraunhofer ISE的CalLab PV Cells实验室针对大面积组件和封装电池进行的LED EQE测量结果在“定性上高度一致”。

　　学者们还根据IEC60904-1-1标准（描述多结光伏器件电流-电压特性测量方法），对LED太阳能模拟器的光谱进行了叠层电池与组件测试的调整。

　　研究人员指出：“这一光谱微调流程仅需对光谱形状进行最小改动，避免了重新计算光谱失配（SMM）系数，从而省去了反复且耗时的调整过程。”

　　乔伊尼亚克最后总结说：“该方法显著减少了器件操作、测试时间以及由此带来的经济成本。”
