随着人工智能的爆发,芯片运算的需求呈现几何级数的增长,驱动芯片工作的能源是电,从而对电力的需求也呈现爆发式增长。当前美国部分地区已出现供电紧张的情况,为应对供电需求的大幅增加,马斯克提出了太空光伏的概念。
可以预见,太阳能发电在未来将成为人类获取电能的主要方式之一。本文主要科普整个光伏产业链的相关情况,讲述从大自然的石头如何演变为用于太阳能发电的光伏面板。
一、太阳能发电的起源以及核心原理

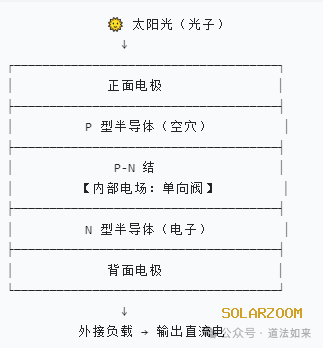

太阳能发电的核心原理是光生伏特效应:太阳光照射到半导体硅片上时,光子将能量传递给硅中的电子,电子被激活后脱离原子成为自由电子,这些电子只能朝一个方向移动,从而形成稳定的直流电。为什么电子只能朝一个方向流动?这是太阳能发电的核心——硅片中存在P-N结,电子只能从N极流向P极。
P-N结被光照射后会形成内部电场,P端相当于正极,N端相当于负极,电流只能从正极流向负极,就像水只能从高处往低处流一样。像铁、铜等导体材料为什么不能用于太阳能发电?因为光照虽然能激发出电子,但这些电子杂乱无章、随机运动,没有统一的方向,无法形成定向、持续的电流,因此不能实现发电。
1839年,法国物理学家贝克勒尔(Alexandre Edmond Becquerel,1820-1891)发现了光伏效应,人类首次证实光可以转换为电,奠定了光伏科学理论的基础。1883年,美国发明家弗里茨(Charles Fritts,1850-1903)发明了世界上第一块固态电池,他在半导体材料硒的表面镀了一层极薄的金作为电极,这款电池的工作效率极低,仅能将1%的光能转换为电能,但可以稳定工作,人类首次实现了固体材料的光电转换,为现代电池的结构提供了雏形。
1954年,美国贝尔实验室发明了第一块实用硅太阳能电池,其核心是发现了单晶硅的P-N结结构,初期太阳能转换为电能的效率仅为4.5%,数月后提升至6%。这款单晶硅电池可驱动小电机和无线收音机,标志着单晶硅电池不再只是实验室里的产物。如今,晶硅太阳能电池的转换效率已达到22%~26%左右,顶级实验室的效率甚至已超过30%,其核心原理依然是光生伏特效应,关键结构仍是硅晶电池的P-N结。
二、从自然界的石头变成清洁的太阳能电池

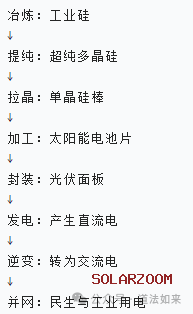

用于制造光伏面板的主要原材料是石英岩和石英砂,其主要化学成分是二氧化硅(SiO₂),也就是我们常见的自然界中的石头,但必须选用高纯度石英矿,普通石头的杂质过多,无法满足生产需求。第一步,将石英岩提纯为粗硅,也称为工业硅,工业硅的纯度约为98%~98.8%。第二步,将工业硅进一步提纯为“电子级超纯硅”,纯度必须达到99.999999999%(9个9),也就是市场上所说的多晶硅。第三步,将多晶硅拉制成单晶硅棒,这是太阳能电池的核心母体。
多晶硅内部是由无数细小且方向杂乱的小晶体拼接而成,这种杂乱的结构会阻碍电子流动,导致发电效率极低;拉制成单晶硅后,杂乱的硅原子重新生长成一整块连续、方向一致的大晶体,电子流动时畅通无阻,光电转换效率大幅提升。第四步,制作太阳能电池片:将单晶硅棒切片,通过制绒、扩散掺杂形成P-N结、镀膜、印刷电极等一系列加工工序,制成能够将太阳光转化为直流电的太阳能电池片。
单个太阳能电池的电压仅为0.5V,必须将多个电池串联起来,再通过封装制作成光伏组件。成千上万个光伏组件被铺设在屋顶、山顶或沙漠戈壁等区域,太阳光照射时,每块光伏组件都会产生直流电。
但直流电无法直接并网,因为我们日常和工业用电均为交流电,因此需要通过逆变器将直流电转换为交流电,这样发出的电能才能并网,用于民生和工业用电。
工业硅的冶炼,本质是将硅的纯度提升至97%以上,具体过程是在高温炉中,用炭将硅石中的氧气“夺走”(即还原反应)。整个提炼过程需在高温环境下进行,耗电量极大,生产1吨工业硅大约需要1.2万到1.4万度电,因此工业硅也被称为“电烤出来的金属”。用电成本是工业硅生产企业的最主要成本,此外,整个生产过程伴随着较高污染,企业的环保指标是否达标也至关重要。
中国的工业硅产业几乎垄断全球市场,合盛硅业是全球绝对龙头,年产量超过120万吨,占全球市场份额的30%、国内市场份额的32%。工业硅企业的产能大多集中在新疆、云南和四川等地,核心原因是这些地区电价低廉:新疆的煤电成本较低,每度电约0.25-0.3元;云南和四川在丰水期的水电成本更低,每度电约0.2-0.25元。工业硅是典型的“电老虎”,电价直接决定企业的生存与发展。

工业硅提炼过程核心化学反应
多晶硅的提纯,是将硅的纯度提升至99.9999%(6N)甚至更高(11N)。这一过程的技术含量远高于工业硅冶炼,属于精细化工和高端化工产业。整个过程最核心的技术是精馏提纯技术,类似酿酒工艺中的反复提纯,将杂质浓度降低到万亿分之一,这也是多晶硅生产企业最高的技术壁垒。工业硅的杂质含量极高,必须将纯度提升至6N以上才能用于制作硅电池:硼、磷属于电活性杂质,微量存在就会改变硅的电阻率和载流子寿命;金属杂质会形成“复合中心”,导致光照产生的电子和空穴瞬间湮灭,无法形成电流。
多晶硅的生产主要成本是电力和工业硅原料,其中电力成本约占整体成本的37%,行业平均每生产1吨多晶硅需消耗5万到6万度电;采购工业硅的成本约占整体成本的32%。中国在多晶硅领域拥有绝对优势,产能约占全球的94%,国内前5大龙头企业的产能约占全球的70%。
将多晶硅拉制成单晶硅棒的过程称为拉晶。多晶硅内部存在大量晶界,这些晶界相当于“电子坑洞”,会俘获电子,导致光电转换效率低、衰减速度快;拉制成单晶硅后,整块硅的原子规则排列、无晶界,是光伏N型硅片的核心基材。单晶硅的杂质更少、晶格完整、导电性能可控,其寿命和稳定性远优于多晶硅。单晶硅的发电效率提升十分显著,例如,一块传统多晶硅电池一天能发100度电,那么单晶硅电池一天能发144度电,单日发电量提升44%;其使用寿命也比传统多晶硅电池长5-8年。
虽然光伏单晶硅的生产存在较高技术门槛,但相比多晶硅,其技术门槛相对较低。市场上所说的光伏产能过剩,主要集中在单晶硅生产环节——目前单晶硅的入门技术门槛已几乎被磨平,企业之间的竞争主要集中在良品率、成本、规模和品质等隐形壁垒上。光伏企业龙头隆基绿能的核心业务之一就是单晶硅拉制。
拉制出单晶硅后,如何制作成太阳能电池?主要经过以下工序:磨圆→薄片切割→清洗织绒→高温扩散制造P-N结→镀膜防反光→印刷电极→检测分选→封装成光伏板。磨圆主要是切掉头尾的瑕疵部分并分段,因为单晶硅棒的头尾部分形状不规则,必须切除;薄片切割是用金刚线切割机将单晶硅棒切成薄片;清洗织绒是在硅片表面制作微观凹坑,减少光线反射,从而吸收更多阳光;
高温扩散制造P-N结,是通过高温扩散工艺制作出P-N结——这是光生伏特效应的内部电场,也是控制电子流向的“阀门”,更是制作光伏电池的核心步骤;镀膜防反光是在硅片表面镀一层保护膜,使硅片呈现深蓝色,既能降低反光,又能提升耐老化性能;印刷电极是在硅片正反面制作导电栅线,用于收集产生的电流;之后按发电效率分级,筛除不良品;最后通过串焊,搭配玻璃、胶膜、铝框,制成户外可用的光伏面板成品。
我们实际看到的光伏面板,是由许多小的太阳能电池串联而成的,单个硅电池的电压仅为0.5V。这一过程中,最核心的工序是制造P-N结,它是制作电池的“灵魂”,也是光伏电池企业最核心的竞争力:龙头企业生产的硅片,发电量高,使用30年衰减也很少;而杂牌企业的产品则容易出现漏电问题,且会快速老化报废。
另外一个非常重要的环节是切片:一是切片厚度,越薄的硅片,单根硅棒能制作的切片数量越多,进而能制作的电池数量也越多;二是切片的横截面面积,横截面面积越大,吸光面积就越大,发电效率也就越高。
太阳能面板生产企业的成本分布大致如下:最底层、占比最大的是硅料成本,约占总造价的一半左右;第二大部分是能耗成本,拉晶、扩散、镀膜等环节全程需要高温,耗电量巨大;其次是贵金属和耗材成本,包括坩埚、热场、金刚线、银浆、特种气体等。我们知道,工业硅和多晶硅的生产都是“电老虎”,因此电力是光伏面板生产中最大的隐形成本。
铺设好的光伏组件发出的电均为直流电,而我们日常生活和工业用电均为交流电,因此需要将光伏组件发出的直流电转换为交流电,这就需要用到关键设备——逆变器。逆变器的核心作用就是将直流电转换为交流电。
光伏逆变器并非因光伏组件而诞生,但它的千亿级市场是被光伏组件的规模化发展带火的,两者是共生关系,而非因果关系:组件是发电源头的刚需,逆变器是并网必配的枢纽,二者强绑定、缺一不可。
