南京大学、国防技术国家创新研究院、北京理工大学、中国科学院(CAS)、仁烁光能(苏州)和澳大利亚国立大学(ANU)的研究人员开发了一种偶极钝化策略，该策略同时降低了混合Pb-Sn钙钛矿埋在界面处的缺陷密度，并能够在HTL/钙钛矿界面处进行精确的能级调整。

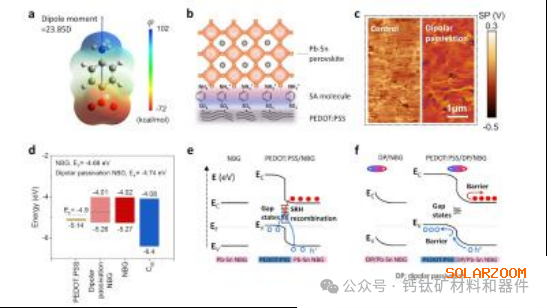

图片来源：Nature

这种偶极诱导的钝化增强了界面处的欧姆接触，促进了高效的空穴注入HTL，同时将电子从HTL/Pb-Sn钙钛矿界面中驱离。该方法将载流子扩散长度增加到太赫兹探头表征的8.3 μm，使我们能够将Pb-Sn钙钛矿太阳能电池的PCE提高到24.9%，以及0.911 V的高开路电压(Voc)，Jsc为33.1 mA cm-2FF 高达 82.6%。

同时，偶极钝化有效减轻了叠层器件互连层引入的NBG子电池的接触损耗，在全钙钛矿串联太阳能电池中表现出创纪录的30.6%(认证稳定30.1%)的PCE。

这标志着多晶薄膜太阳能电池的效率首次超过30%。
